双驱动平衡机

PRODUCTS CENTER

双驱动平衡机

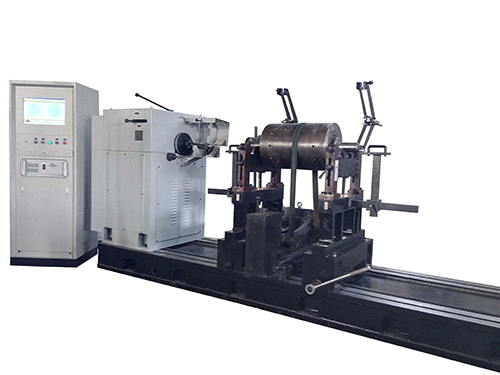

YYH型双驱动平衡机

产品介绍
厂家标准配置参数

产品详情

1. YYH系列产品介绍

YYH系列是万向联轴节或圈带驱动两种驱动方式都可以使用的通用硬支承卧式双面动平衡机。设备常规型号由YYH-160A到YYH-5000A，更大型号的双驱动平衡机需要与厂家商量定制。设备既有万向节驱动方式下对工件的广泛适用性又具有圈带驱动下对于规则圆柱类工件平衡的方便快捷，因此兼具万向节驱动和圈带圈带两种驱动方式的优点。设备可以可在单面、双面及多个校正面上进行平衡测量，适合轴类、盘类和重量外伸转子。YYH系列平衡机适合厂矿企业和个体维修服务使用。同型号的双驱动平衡机的相关参数请对照相应的圈带和万向节平衡，例如YYH-500A型平衡万向节驱动时的参数参照YYW-500A，圈带驱动时和圈带相关的参数请参照YYQ-500A。

2.测量系统

★台湾工业控制计算机， 19英寸液晶显示器（可根据客户需要配触摸屏），Windows操作平台

★配本公司自主开发平衡测量系统。通用软件功能齐涵盖了国内主流平衡机软件所具有的所有功能，操作全部采用汉化菜单结构，操作步骤文字提示；专用软件包括：各类全自动平衡机软件、带有角度跟踪功能的软件、带有自动定位功能的软件、传动轴多轴联校的软件等

★测量系统性能强大：任意工件定标，测量转速范围宽80转/分开始启测，测量速度块，不平衡量幅值和相位稳定，高去重率和分离比，高灵敏度

★软件带许用不平衡量计算器，操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算就能够得到工件允许剩余不平衡量的克数

★软件完全自主开发，可根据客户要求修改或添加软件功能（例如扫描二维码添加工件身份名称至测量结果中保存起来，以便将来质量追究）

3.机械部分和控制

★摆架和床身采用铸件，足够的刚性和稳定性；摆架抗静压能力强，在设备驱动能力足够的前提下一般可过载20%以上

★平衡机上的滚轮采用轴承钢制造，整体盐浴淬火硬度达到了HRC55以上；滚轮支撑面磨削之后再抛光径向跳动小再配精密滚轮轴承，使得工件运转更平稳对测量信号的干扰更低

★万向节采用精密加工，并经过同心校正和平衡。这样大大减小了万向节在平衡时对工件平衡量的影响，保证了工件平衡的精度。

型号	驱动方式	工件质量范围kg	工件直径mm	两支承间距离mm	支承处轴颈范mm	圈带拖动处直径范围mm	平衡转速r/min	可达剩余不平衡量g.mm/kg	不平衡量减小率%	电机功率kw
YYH-160A	圈带	2-160	≤Φ950	80-1420	Φ10-90	Φ30-300	300-1100	≤0.5	≥90	1.5
	万向节	5-160				/		≤1		2.2
YYH-300A	圈带	5-300	≤Φ1200	150-1500	Φ10-90	Φ40-450	300-1100	≤0.5	≥90	4
	万向节	10-300				/		≤1		5.5
YYH-500A	圈带	10-500	≤Φ1500	150-1500	Φ20-120	Φ40-500	300-1100	≤0.5	≥90	4
	万向节	20-500				/		≤1		5.5
YYH-1000A	圈带	10-1000	≤Φ1500	150-2600	Φ20-120	Φ40-650	300-1200	≤0.5	≥90	5.5
	万向节	20-1000				/		≤1		7.5
YYH-1600A	圈带	320-1600	≤Φ1800	150-2600	Φ20-120	Φ40-800	150-1500	≤0.5	≥90	7.5
	万向节	30-1600				/		≤1		11
YYH-3000A	圈带	50-3000	≤Φ2000	300-2600	Φ20-120 Φ120-240	40-900	80-1100	≤0.5	≥90	11
	万向节	100-3000				/		≤1		11
YYH-5000A	圈带	200-5000	≤Φ2000	300-2960	Φ40-180 Φ180-300	40-1000	80-1100	≤0.5	≥90	15
	万向节	200-5000						≤1		18.5
